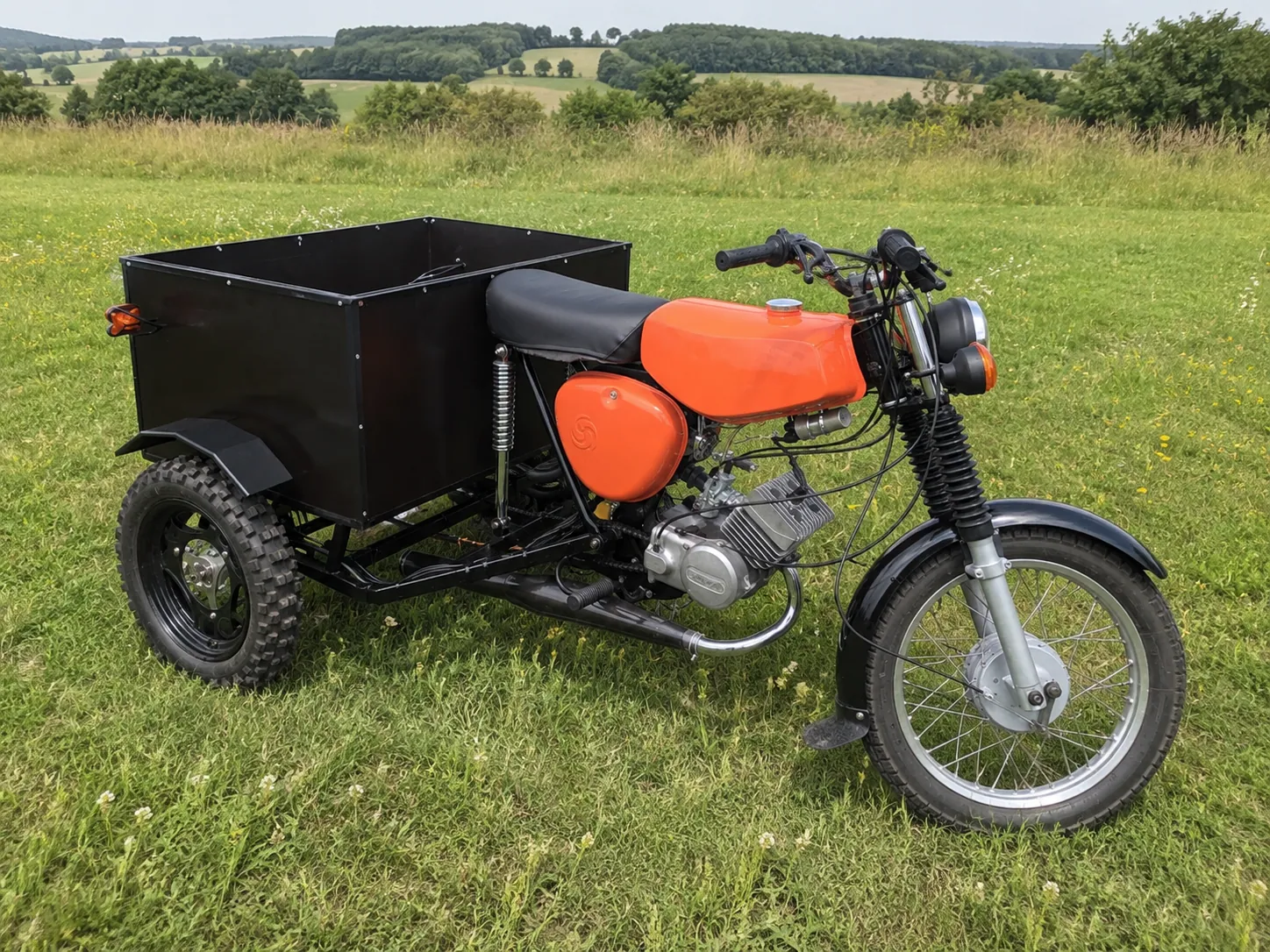

Orangefarbene Simson als dreirädriger Lasten-Prototyp mit schwarzem Transportkasten auf einer Wiese Projekt [ 02 ] Fahrzeugumbau · Rahmen · Aufbau

Projektbericht 02 · Fahrzeugumbau

Simson Lasten-Trike

Entwicklung und Fertigung eines dreirädrigen Transport-Prototyps auf Simson-Basis – mit eigenem Hinterrahmen, zwei gefederten Hinterrädern und maßgefertigtem Transportkasten.

Kategorie
Fahrzeugumbau
Basis
Simson
Konzept
Dreirädriger Lastenträger
Schwerpunkte
Hinterrahmen, Federung, Aufbau
Werkzeuge
CAD, Stahlbau, Montage
Status
Funktionsprototyp
Technischer Aufbau – der dokumentierte Entwicklungsstand Veröffentlicht werden nur Merkmale, die am dargestellten Prototyp erkennbar und dokumentiert sind. Angaben zu Zuladung, Geschwindigkeit oder Zulassungsstatus werden nicht geschätzt.
ProjektartDreirädriger Funktionsprototyp
BasisfahrzeugSimson
FahrzeugkonzeptEin Vorderrad, zwei Hinterräder
RahmenGeschweißte Eigenbau-Stahlkonstruktion
HinterradfederungSeparate Federbeine
AufbauTransportkasten mit verschraubten Seitenflächen
RadabdeckungenEigenbau
BeleuchtungSeparate Heckleuchten und Blinker
ProjektstatusFunktionsprototyp

Die Ausgangsidee

Mehr Nutzwert, ohne die Basis zu verleugnen

Der vertraute Simson-Vorderbau blieb sichtbar. Dahinter entstand jedoch ein vollständig neues Fahrzeugkonzept: zwei Hinterräder, ein tragender Zusatzrahmen und ein großvolumiger Transportkasten.

Ziel war ein kleines, robustes Transportfahrzeug für private Arbeits-, Hof- und Materialtransporte. Die ursprüngliche Simson-Konstruktion sollte erkennbar bleiben, gleichzeitig musste im Heck eine tragfähige Plattform für zwei Räder und einen nutzbaren Transportbereich entstehen.

Damit aus dem schmalen Zweirad ein dreirädriger Funktionsprototyp werden konnte, mussten Fahrzeugbreite, Hinterradposition, Federung, Sitzfreiheit und Kastenvolumen gemeinsam entwickelt werden.

Die größte Aufgabe lag nicht im Kasten, sondern in der Verbindung zwischen schmalem Originalrahmen und breitem Hinterbau.

Konstruktionsprinzip

Fünf Baugruppen formen das neue Fahrzeug

01

Simson-Vorderbau

Vorderrad, Lenkung, Tank, Sitzposition und Motor bleiben als klar erkennbare Basis erhalten.

02

Hauptrahmen

Der vorhandene Fahrzeugrahmen bildet den Übergabepunkt für die neu entwickelte Heckkonstruktion.

03

Zusatzrahmen

Geschweißte Profile schaffen die notwendige Breite und tragen Radaufnahmen und Transportaufbau.

04

Federung

Zwei seitliche Federbeine stützen den Hinterbau ab und halten die Konstruktion mechanisch nachvollziehbar.

05

Transportkasten

Ein stabiler Grundrahmen und verschraubte Seitenflächen bilden den maßgefertigten Ladebereich.

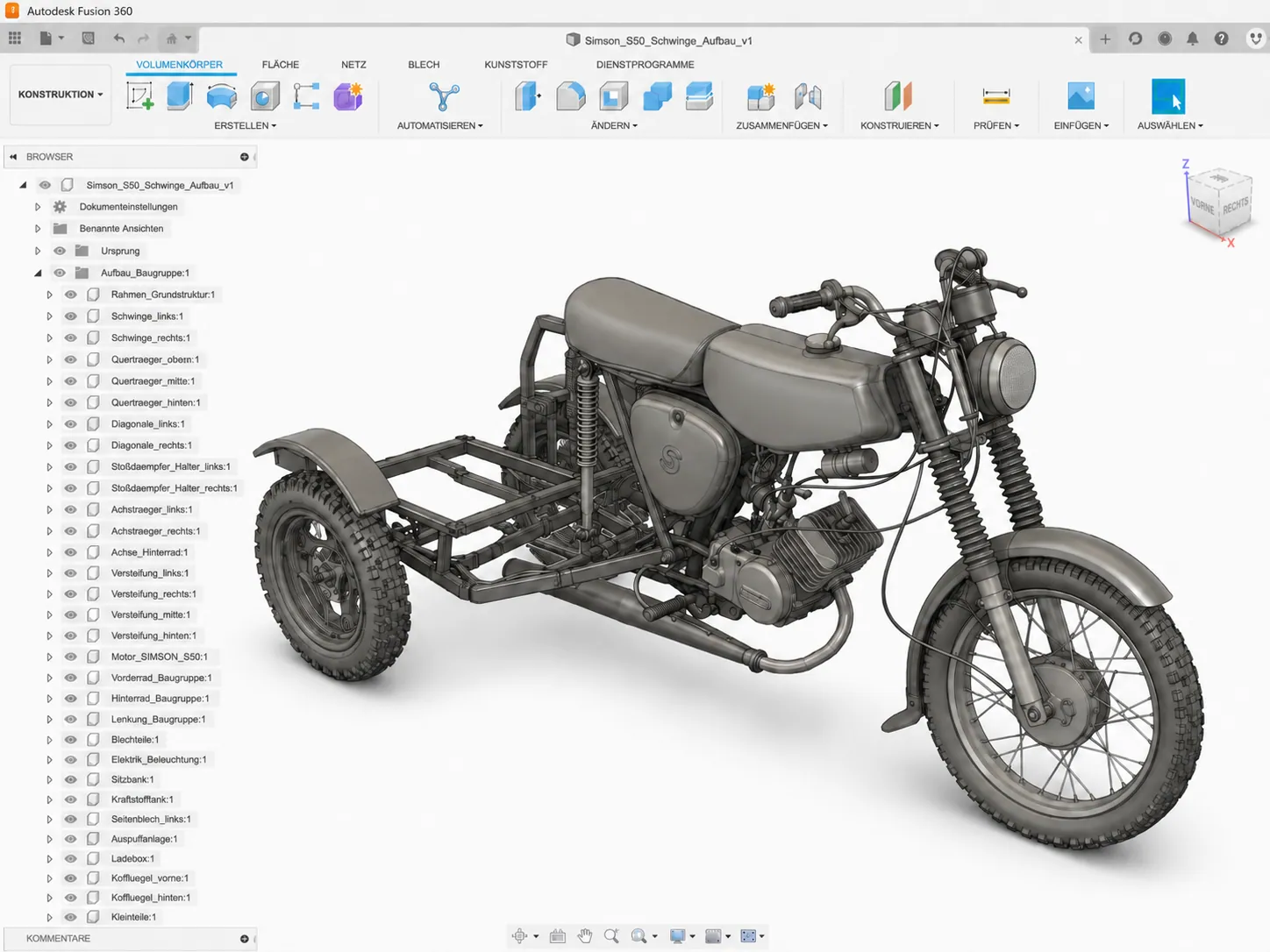

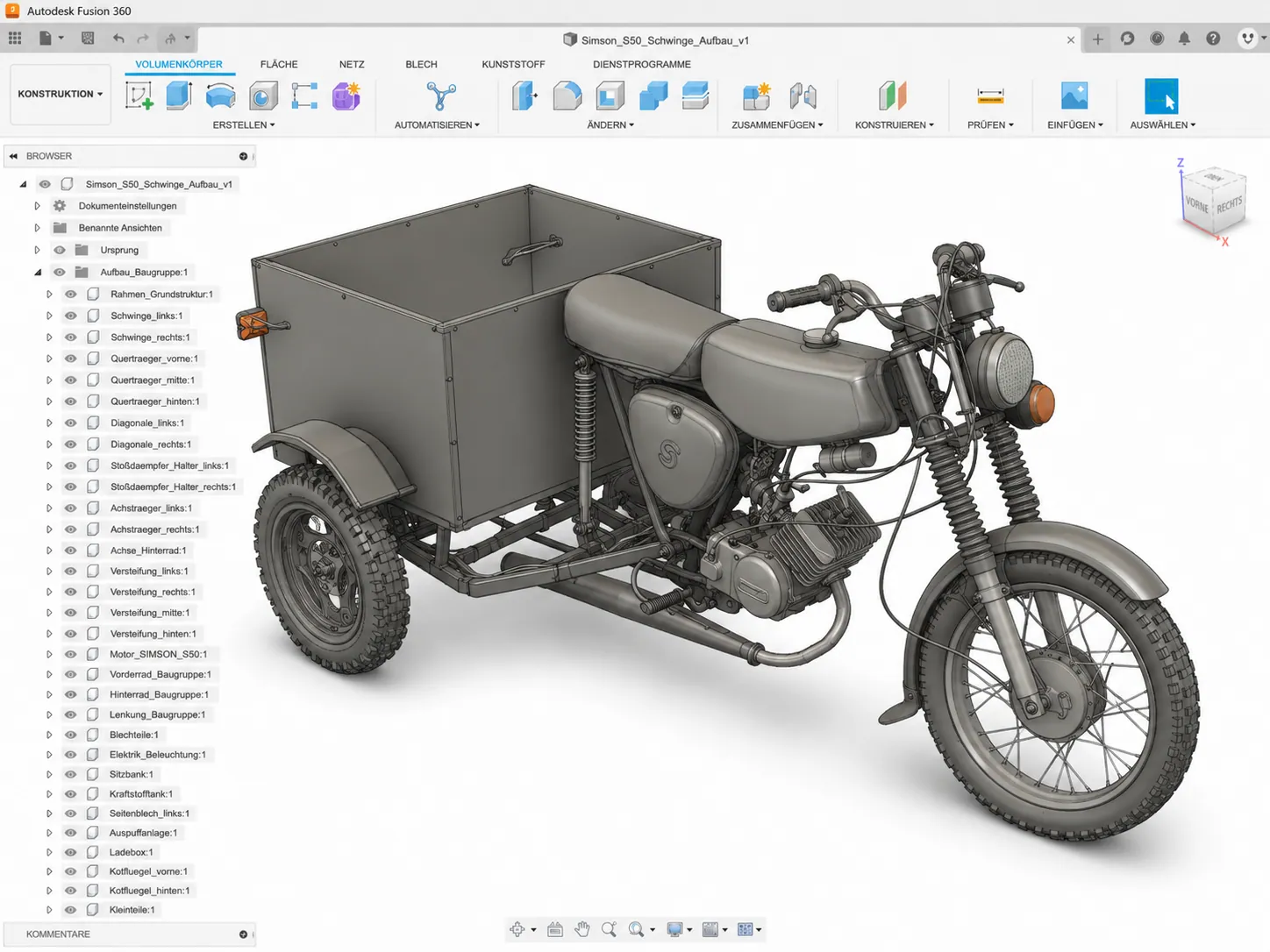

CAD & Planung

Der Hinterbau wird sichtbar, bevor Stahl geschnitten wird

Im digitalen Modell lässt sich das Zusammenspiel von Rahmenführung, Hinterrädern, Federbeinen und Transportkasten früh prüfen. Besonders wichtig ist dabei der Blick ohne Aufbau: Erst dort werden Querträger, Diagonalen, Radaufnahmen und die Verbindung zur Simson-Basis vollständig lesbar.

Entwicklungsprozess

Vom Aufbaukonzept zum fahrbereiten Versuchsträger

  1. 01

    Konzept

    Festlegung von Fahrzeugbreite, Hinterradposition, Ladefläche und Abstand zwischen Sitz und Transportkasten.

  2. 02

    Rahmenbau

    Zuschnitt, Ausrichtung und Verschweißung der Stahlprofile sowie Herstellung der Rad- und Federbeinaufnahmen.

  3. 03

    Fahrwerk

    Montage der Hinterräder und Federbeine, Prüfung von Freigängigkeit, Bodenfreiheit und Fahrzeugausrichtung.

  4. 04

    Transportaufbau

    Fertigung des Kastengrundrahmens, Zuschnitt und Verschraubung der Seitenflächen sowie Bau der Radabdeckungen.

  5. 05

    Abschluss

    Integration von Beleuchtung, Leitungsführung und Oberflächen, anschließend Probemontage und Funktionstest.

Herausforderungen

Vier Konflikte, vier konstruktive Antworten

Unterschiedliche Rahmenbreiten

Die schmale Fahrzeugmitte muss in einen deutlich breiteren Hinterbau übergehen.

Lösung: abgestufte Profilführung

Platz für zwei Hinterräder

Radbewegung und Transportvolumen dürfen sich nicht gegenseitig blockieren.

Lösung: außenliegende Räder mit Radkästen

Abstützung des Hinterbaus

Der breitere Aufbau benötigt eine eigene, kompakte mechanische Federung.

Lösung: zwei seitliche Federbeine

Zugang zum Motor

Rahmen, Leitungen und Aufbau dürfen Wartungsbereiche nicht vollständig versperren.

Lösung: offener Übergangsbereich

Ergebnis

Ein neues Fahrzeug mit klar erkennbarer Herkunft

Das Ergebnis verbindet die kompakte Simson-Vorderpartie mit einem stabilen, großvolumigen Hinterbau. Der Transportkasten ist bewusst geradlinig und mechanisch nachvollziehbar aufgebaut. Die orange Basis bleibt als visueller Mittelpunkt erhalten, während der schwarze Rahmen und Aufbau die Eigenkonstruktion zusammenfassen.

Projektstatus

Individuell gebauter Versuchsträger

Das Fahrzeug ist ein Funktionsprototyp. Technische Angaben beziehen sich auf den dargestellten Entwicklungsstand. Änderungen an Konstruktion, Fahrwerk und Aufbau bleiben Bestandteil der weiteren Erprobung. Die Darstellung macht keine Aussage zu einer allgemeinen Straßenzulassung.

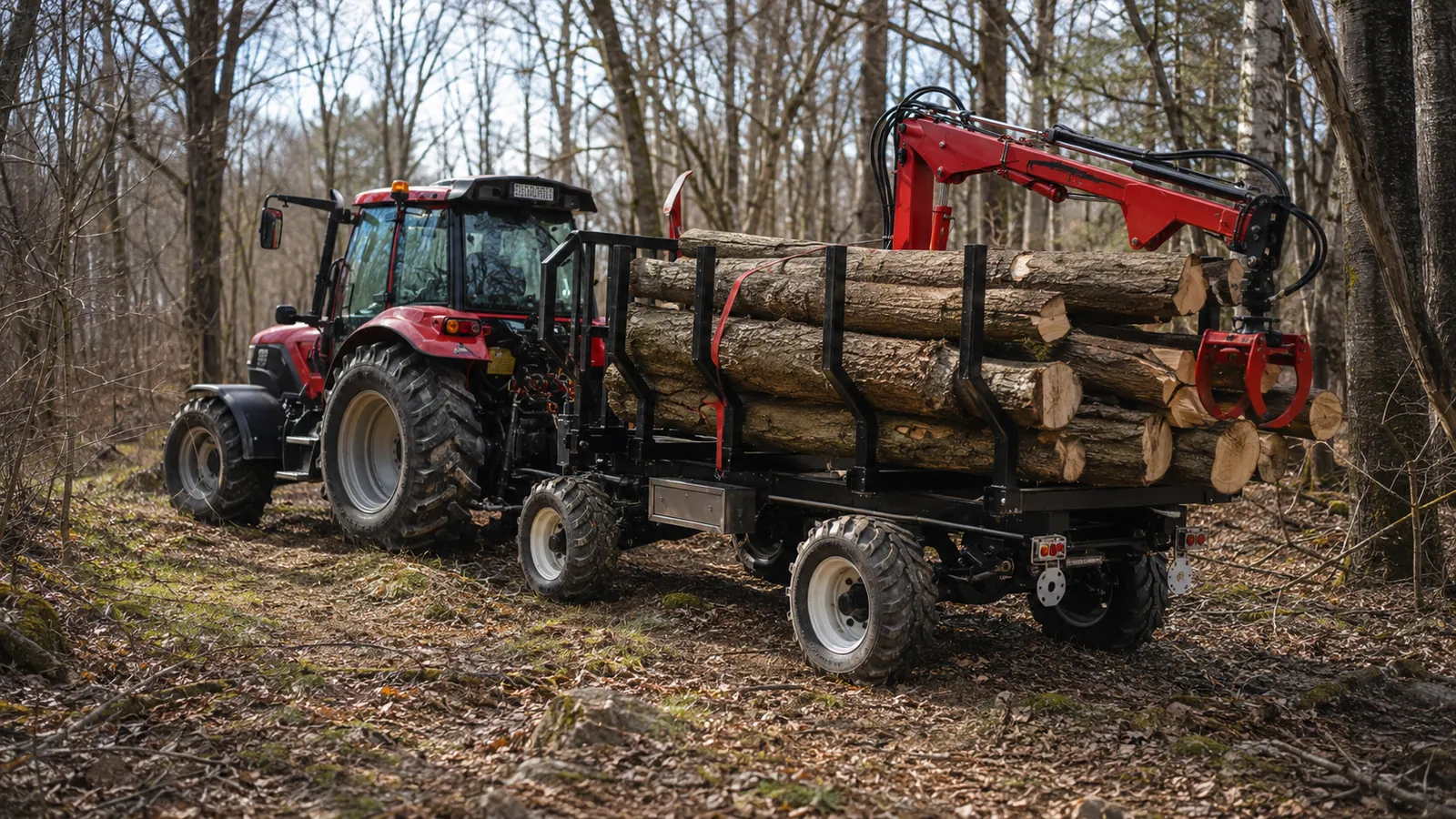

Forstanhänger-Prototyp mit Ladekran und HolzladungProjekt [ 01 ]
